环氧封缝胶

环氧封缝胶是基于环氧树脂为核心基材，搭配固化剂、改性剂及功能性填料制成的双组分（或单组分）密封粘结材料，凭借高强度、高粘结性及优异的稳定性，成为工业、建筑、基建等领域缝隙密封与结构补强的核心材料，尤其适用于对密封强度、耐久性有严格要求的场景。

核心特性

粘结强度优异：对混凝土、金属、石材、陶瓷、玻璃等多数基材具有极强的附着力，拉伸粘结强度通常≥3.0MPa（符合 GB/T 14683 标准），固化后能与基材形成一体化结构，有效传递应力。

力学性能均衡：抗压强度可达 60-100MPa，抗剪强度≥15MPa，兼具一定柔韧性（断裂伸长率通常 5%-15%），能适应基材轻微变形（如温度伸缩、基础沉降），避免密封层开裂。

耐环境稳定性强：固化后耐水、耐油、耐酸碱（pH 3-11 范围内稳定）、耐有机溶剂，同时具备良好的耐老化性（紫外线、高低温交替下性能衰减缓慢），使用温度范围通常为 - 40℃~120℃。

固化特性可控：双组分产品可通过调整配比控制固化速度（常温下初步固化 1-6 小时，完全固化 24 小时），单组分产品多为室温固化或低温快速固化，固化过程无明显收缩（收缩率≤1%），确保缝隙填充饱满。

施工适应性广：可在潮湿基层（表面无明水）施工，粘度可调（从流动性到膏状），既能填充细缝（0.1mm 以上），也能封堵宽缝（可达 50mm），可通过刮涂、灌注、注射等多种方式施工。

主要成分构成

基材：环氧树脂（如双酚 A 型、改性环氧树脂），提供核心粘结力与力学强度；

固化剂：胺类（脂肪胺、芳香胺）、酸酐类等，与环氧树脂发生交联反应实现固化；

改性剂：增韧剂（如端羟基聚丁二烯、聚氨酯预聚体）、稀释剂（活性 / 非活性稀释剂），改善柔韧性与施工流动性；

填料：石英粉、碳酸钙、气相二氧化硅等，调节粘度、提升硬度与耐磨性；

辅助剂：偶联剂（增强基材附着力）、抗老化剂、消泡剂（减少施工气泡）。

适用场景

建筑与基建领域：混凝土结构裂缝（如墙体、楼板、梁柱裂缝）的密封补强；门窗框与墙体、石材 / 瓷砖拼接缝的防水密封；桥梁、隧道、大坝等混凝土结构缝的防渗封堵；

工业制造领域：机械设备壳体、管道法兰的缝隙密封（防泄漏、防振动）；金属构件拼接缝、焊缝的填充密封与防腐保护；电子设备外壳缝隙的防尘、防水密封；

维修与改造领域：路面（沥青 / 混凝土路面）裂缝的修复密封；旧建筑结构裂缝的加固封堵；石材、陶瓷制品的裂缝修补与粘结。

施工要点

施工前需清理缝隙及基材表面，去除油污、灰尘、松动颗粒，确保表面干燥或无明水；

双组分产品需按说明书比例（重量比或体积比）混合均匀，搅拌时间不少于 3 分钟，避免局部未固化；

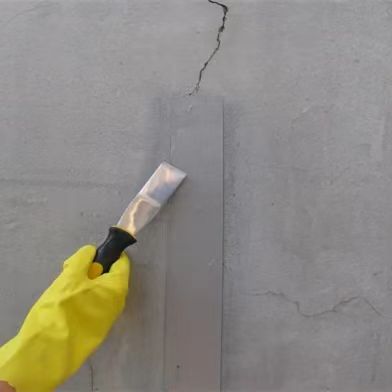

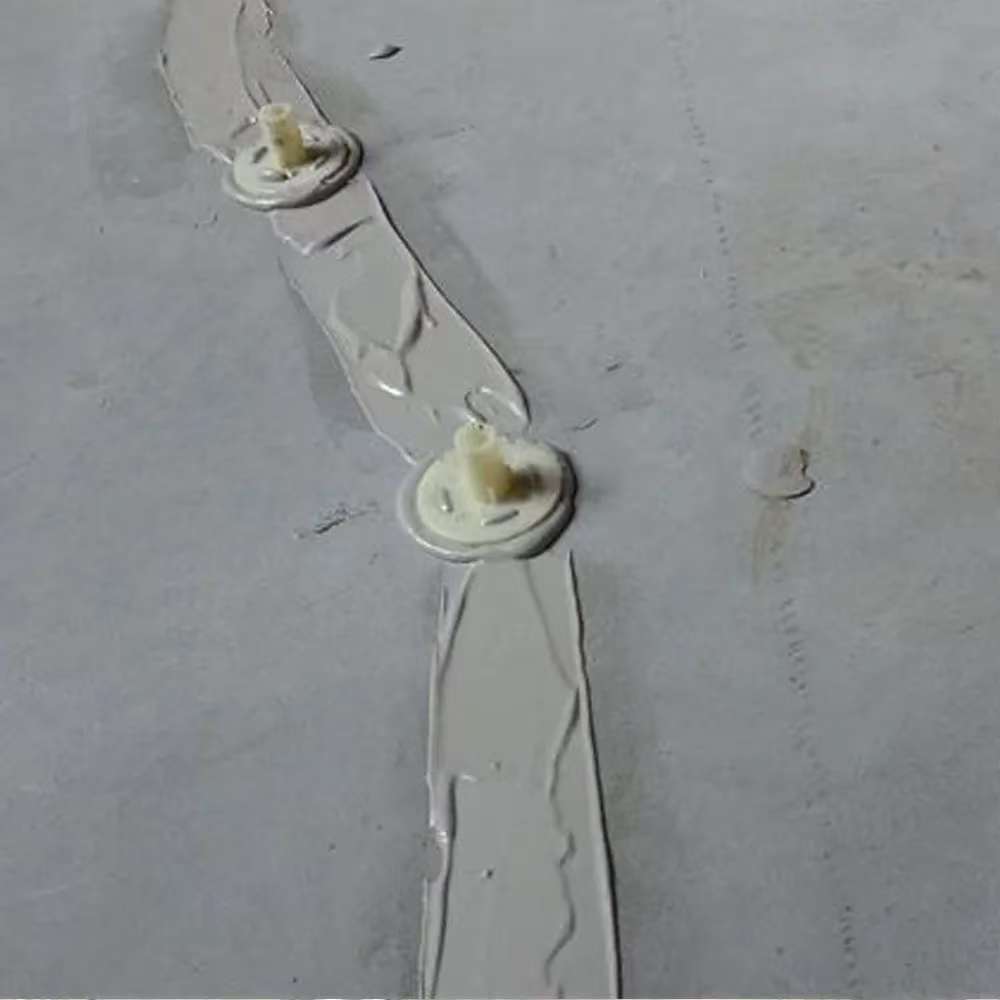

采用注射枪、刮板或灌注方式将胶液填入缝隙，确保完全填满，对于宽缝可分层施工；

固化期间避免基材振动或受力，常温下 24 小时内不可进行后续工序，低温环境需延长固化时间。
