环氧树脂砂浆

RG环氧树脂砂浆是一种由A(树脂)、B(硬化剂)、C(填料)三组分组成。用于严酷环境的混凝土修补和加固施工的专用材料。常温下将每组材料中三组份完全混合后即可使用，而无需另外添加任何成份。适用于水工建筑抗冲磨损、抗气蚀、抗冻融环境下的混凝土修复;化工厂、码头、桥梁、涵洞、机场跑道等混凝土修补。具有高强度，高粘接力，韧性好，良好的抗冲击、防腐和耐久性。

产品特性

◆具有很好的高渗透性、抗裂性、耐老化性及耐酸碱性能，对各种材料都有很好的粘合力。抗压强度高，固化迅速，粘接性能好;有很好的保水性能和抗裂性、高耐碱性、耐紫外线;操作简便，可潮湿基层施工，绿色环保。

◆施工步骤简单、方便，耐久性与混凝土同步，缩短工期，确保经济性，新型灰浆解决了以往有机材料在加固高温耐老化的问题，质量得到提高。

◆材质同以往的混凝土类似，使用附着力**的渗透性聚合砂浆，提高界面的附着力及施工性。

◆使用耐久性优于以往混凝土的渗透性聚合灰浆，在恶劣的条件下也可使用。

适用范围

◆适用于结构易弯曲的所有结构物，特别适用于土木建筑的代表性弯曲结构--钢筋混凝土桥梁的平板及横梁上。

◆适用于桥墩中央部位及主塔轴部和高速公路水泥路面的龟裂部位。同以往的钢筋混凝土结构具有同样的体系。

◆钢筋混凝土梁、柱、板、墙等结构的抗震加固改造工程。

◆混凝土出现蜂窝、漏洞、裂缝、保护层破损、漏筋等缺陷时面层修补工程。

◆加厚保护层、凹凸表面的抹平、旧混凝土表面修复等，提高混凝土的耐久性。

应用场景

适用于水工建筑抗冲磨损、抗气蚀、抗冻环境下的混凝土修复;化工厂码头、木梁、涵洞、机场跑道等混凝土修补。

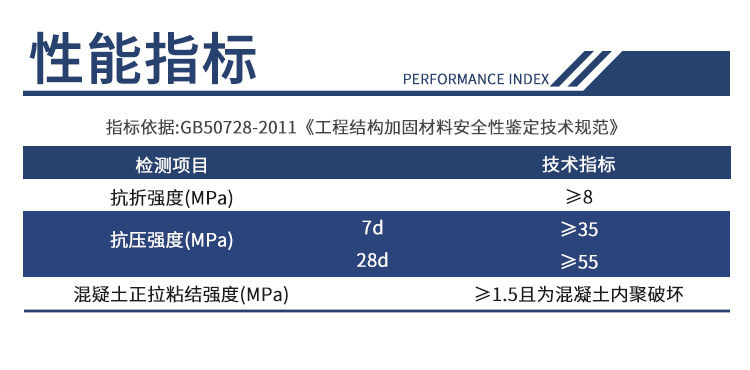

性能指标

指标依据:GB50728-2011《工程结构加固材料安全性鉴定技术规范》

施工工艺

基层处理:基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象,施工前应用高压水枪冲洗并保持潮湿状态，但不得有积水，界面粘结时可预先涂刷HF-JM01混凝土界面处理剂。

材料配制:RG环氧树脂砂浆按质量比将材料按A:B:C=1:1:14的重量比混合均匀。

施    工:材料一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10 ㎡，错开施工的间隔不应小于24小时。

①分层施工时留缝位置应互相错开，材料铺完毕后应立即喷水并一次压实抹平，不宜反复抹压。遇有气泡时应刺破，表面应密实。

②立面或顶面的面层厚度大于10mm时应分层施工，每层抹面厚度宜为5-10mm，待前一层指触表干时方可进行下层施工。

养    护:材料施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保持潮湿。养护温度不底于5℃。施工24小时后，覆盖塑料布潮湿养护7天，有条件时可定时酒水于表面。

包装贮存

粉料50kg/袋，乳液20kg/桶，在5℃以上通风于燥处贮存并防止阳光直射；冬天应防止冻结。
