界面剂-混凝土修护方案-河南混凝土外加剂

界面剂

混凝土界面剂使用说明书第一章产品概述1.1 产品简介本产品为xh系列混凝土界面剂，基于波特兰水泥 - 高分子聚合物复合体系，复配活性渗透组分、粘结增强剂、消泡剂及稳定剂，属特种界面处理材料。主要用于改善新旧混凝土、混凝土与抹灰层 / 瓷砖 / 石材等基材的界面粘结性能，解决基层粘结力不足、...

服务热线： 16668173763

在线咨询

产品简介 / Introduction

混凝土界面剂使用说明书

**章产品概述

1.1 产品简介

本产品为xh系列混凝土界面剂，基于波特兰水泥 - 高分子聚合物复合体系，复配活性渗透组分、粘结增强剂、消泡剂及稳定剂，属特种界面处理材料。主要用于改善新旧混凝土、混凝土与抹灰层 / 瓷砖 / 石材等基材的界面粘结性能，解决基层粘结力不足、空鼓脱落等问题，具备渗透性强、粘结可靠、耐老化性优、施工便捷等特点，适用于建筑结构加固、装饰装修、路面修补等场景的界面预处理。

1.2 型号规格及用途

型号	类型	适用场景	核心特性
Y-01	快干渗透型	应急抢修（新旧混凝土快速结合、裂缝修补界面）、低温环境施工、工期紧张项目	表干≤1h，1-2h 可进行下道工序，低温（5℃）粘结性能稳定
Y-02	通用粘结型	常规装修（墙面 / 顶棚抹灰界面）、瓷砖 / 石材粘贴预处理、普通混凝土加固界面	表干≤2h，3-4h 可进行下道工序，常温下粘结强度高，兼容性广

第二章产品组成与技术性能

2.1 核心组成成分

成分类别	具体组成	作用
胶凝基材	P.O 42.5R 波特兰水泥、特种快硬硅酸盐水泥（Y-01 专用）	提供基础粘结骨架，Y-01 中快硬水泥加速强度发展
高分子聚合物	丙烯酸酯乳液（Y-02）、丁苯胶乳（Y-01）	提升界面柔性与粘结力，改善耐水、耐冻融性能
活性渗透组分	硅烷偶联剂、纳米硅溶胶	渗透至混凝土毛细孔，形成 “机械咬合” 结构，增强界面结合
功能助剂	早强剂（Y-01 含）	缩短干燥与强度发展时间，适配应急场景
	消泡剂	消除搅拌与涂刷过程中产生的气泡，避免界面空鼓
	稳定剂	防止乳液分层、粉体结块，保证产品存储稳定性
填料	超细石英粉（0.02-0.05mm）	优化浆体流动性，提高界面密实度

2.2 关键技术性能指标

性能项目	Y-01指标	Y-02指标	测试标准
7d 拉伸粘结强度（与混凝土）	≥1.5MPa	≥1.2MPa	GB/T 15744-2019
28d 拉伸粘结强度（与混凝土）	≥2.0MPa	≥1.8MPa	GB/T 15744-2019
7d 耐水拉伸粘结强度	≥1.2MPa	≥1.0MPa	GB/T 15744-2019
28d 耐冻融拉伸粘结强度	≥1.0MPa	≥0.8MPa	GB/T 15744-2019
表干时间（25℃，RH60%）	≤60min	≤120min	GB/T 15744-2019
实干时间（25℃，RH60%）	≤120min	≤240min	GB/T 15744-2019
渗透深度（混凝土基材）	≥3mm	≥2mm	GB/T 15744-2019
固含量	≥50%	≥48%	GB/T 15744-2019
pH 值	8-10	8-10	GB/T 15744-2019
低温稳定性（-5℃，24h）	无分层、无结块	无分层、无结块	GB/T 15744-2019
高温稳定性（50℃，24h）	无分层、无沉淀	无分层、无沉淀	GB/T 15744-2019
涂刷面积（单遍，理论值）	8-10㎡/kg	10-12㎡/kg	企业实测标准

第三章适用范围

本产品适用于各类基材的界面预处理，不适用于强度≤C15 的松散混凝土基层、油污未清理的基材及长期浸泡于污水中的界面，具体适用场景及条件如下：

应用场景	适用条件	典型案例
新旧混凝土结合	原混凝土基层强度≥C20，表面无松散、无油污，界面平整度≤5mm/m	建筑加固（新增梁与原柱结合）、路面拓宽（新路面与旧路面衔接）
抹灰层界面处理	基材为混凝土、加气混凝土、粉煤灰砖，含水率≤15%，无粉尘堆积	住宅墙面抹灰前预处理、地下室顶棚抹灰界面增强
瓷砖 / 石材粘贴	瓷砖类型为玻化砖、仿古砖（吸水率≤0.5%），石材为大理石、花岗岩，基层无空鼓	厨房墙面玻化砖粘贴、客厅地面大理石铺贴预处理
混凝土修补界面	修补料为水泥基修补料（如 X 系列），原混凝土缺陷已清理至坚实基层	路面坑洼修补（修补料与原路面界面）、楼板裂缝修补（灌浆料与原楼板界面）
特殊基材界面	加气混凝土砌块（强度≥A3.5）、轻质隔墙板（密度≥600kg/m³），表面无浮灰	装配式建筑隔墙板抹灰界面、加气混凝土墙面瓷砖粘贴预处理

第四章施工操作指南

4.1 施工前准备

4.1.1 基层处理

1.清理：用高压风枪（压力≥0.5MPa）或钢丝刷清除基层表面粉尘、松散颗粒、浮浆；若有油污，先用 5% NaOH 溶液反复擦洗，再用清水冲洗至 pH 值中性（7-8），晾干至表面无积水；

1.打磨 / 拉毛：光滑混凝土基层（如浇筑后未拆模的表面）用角磨机（配金刚砂片）打磨，露出粗骨料（打磨深度 1-2mm）；加气混凝土基层用砂纸轻磨，去除表面疏松层；

1.湿润：施工前 30min-1h，用喷雾器湿润基层至饱和面干状态（手摸基材表面湿润但无积水），避免基层过度干燥吸收界面剂水分。

4.1.2 材料与工具准备

类别	清单内容
材料	Y 系列界面剂（20kg / 桶，单组分）、饮用水（无杂质，仅双组分型需加水，本系列为单组分）；理论用量：单遍涂刷约 0.1-0.12kg/㎡（Y-01）、0.08-0.1kg/㎡（Y-02）
工具	电动搅拌器（500-800r/min，用于搅拌分层的界面剂）、羊毛滚筒（Φ80-100mm，适配平面涂刷）、毛刷（20-30mm，适配边角 / 缝隙涂刷）、搅拌桶、抹布、pH 试纸
防护用品	耐碱手套、防尘口罩、护目镜（避免界面剂溅入眼睛）

4.1.3 环境要求

●温度：5-35℃（** 15-25℃）；低于 5℃需对基材预热（≥5℃）并采取保温措施，高于 35℃需遮阳降温，避免阳光直射；

●湿度：相对湿度（RH）≤85%；RH＞85% 时需加强通风（如开启风扇），防止界面剂干燥过慢；

●天气：避免雨天、大风天（风速＞3m/s）施工；室外施工需搭建防雨棚，防止雨水冲刷未干的界面剂。

4.2 施工步骤

4.2.1 材料预处理

●若界面剂存储后出现轻微分层（属正常现象），用电动搅拌器低速搅拌 1-2 分钟至均匀，禁止过度搅拌（避免产生大量气泡）；

●无需额外加水（双组分型号需按液粉比 1:3 搅拌，本系列为单组分，直接使用），若涂刷过稠，可少量添加饮用水（≤5% 总质量），搅拌均匀后立即使用。

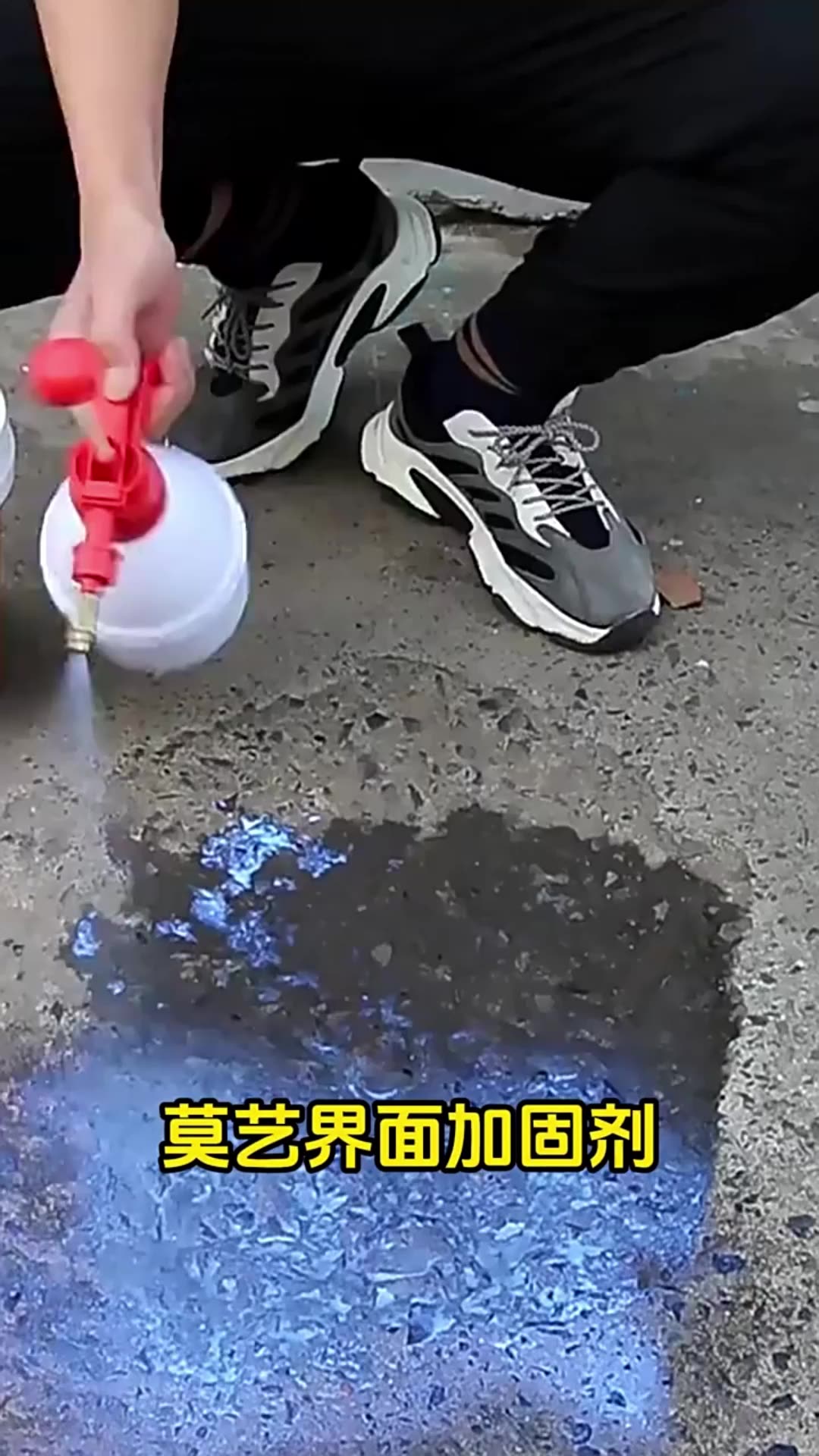

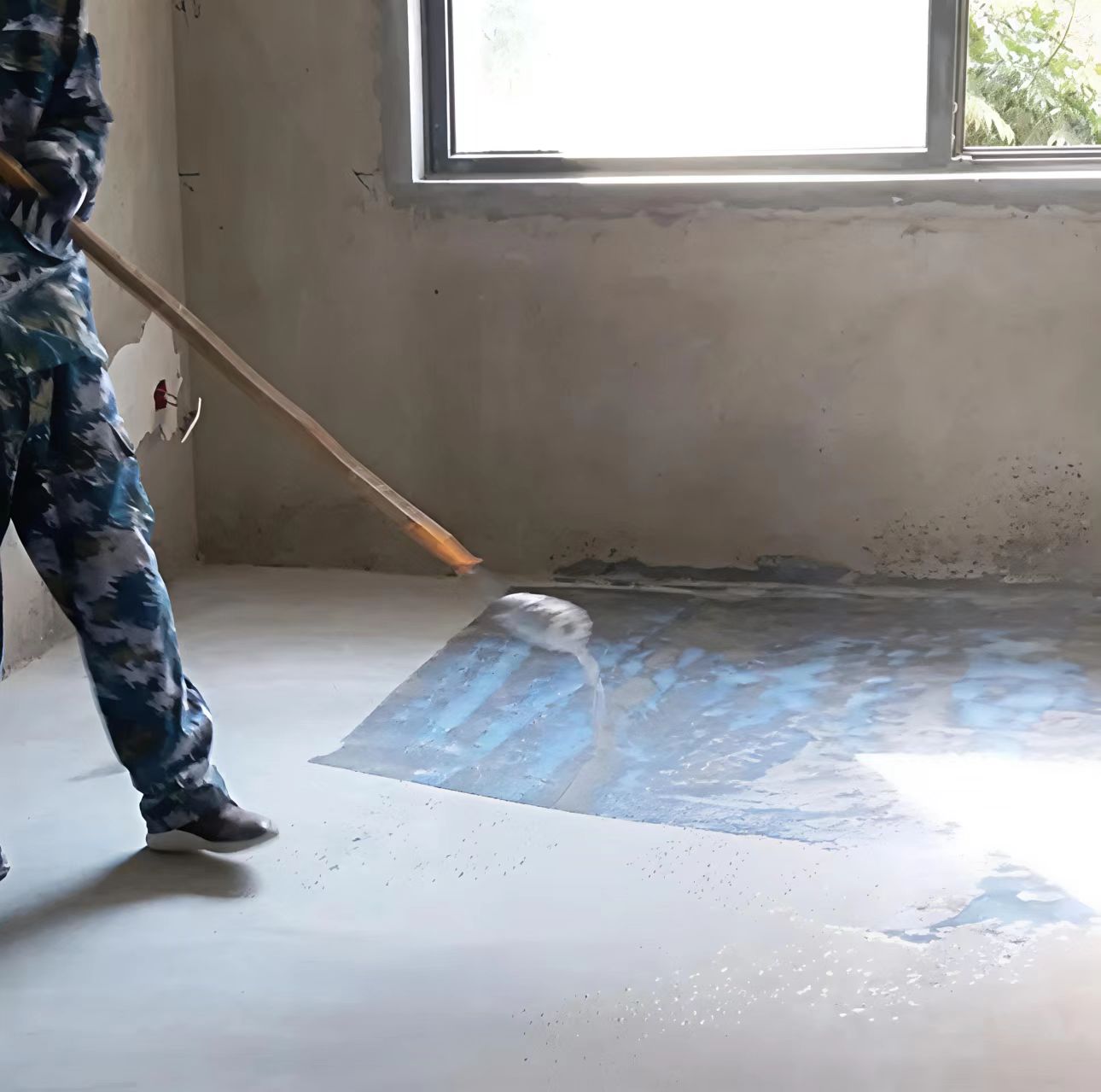

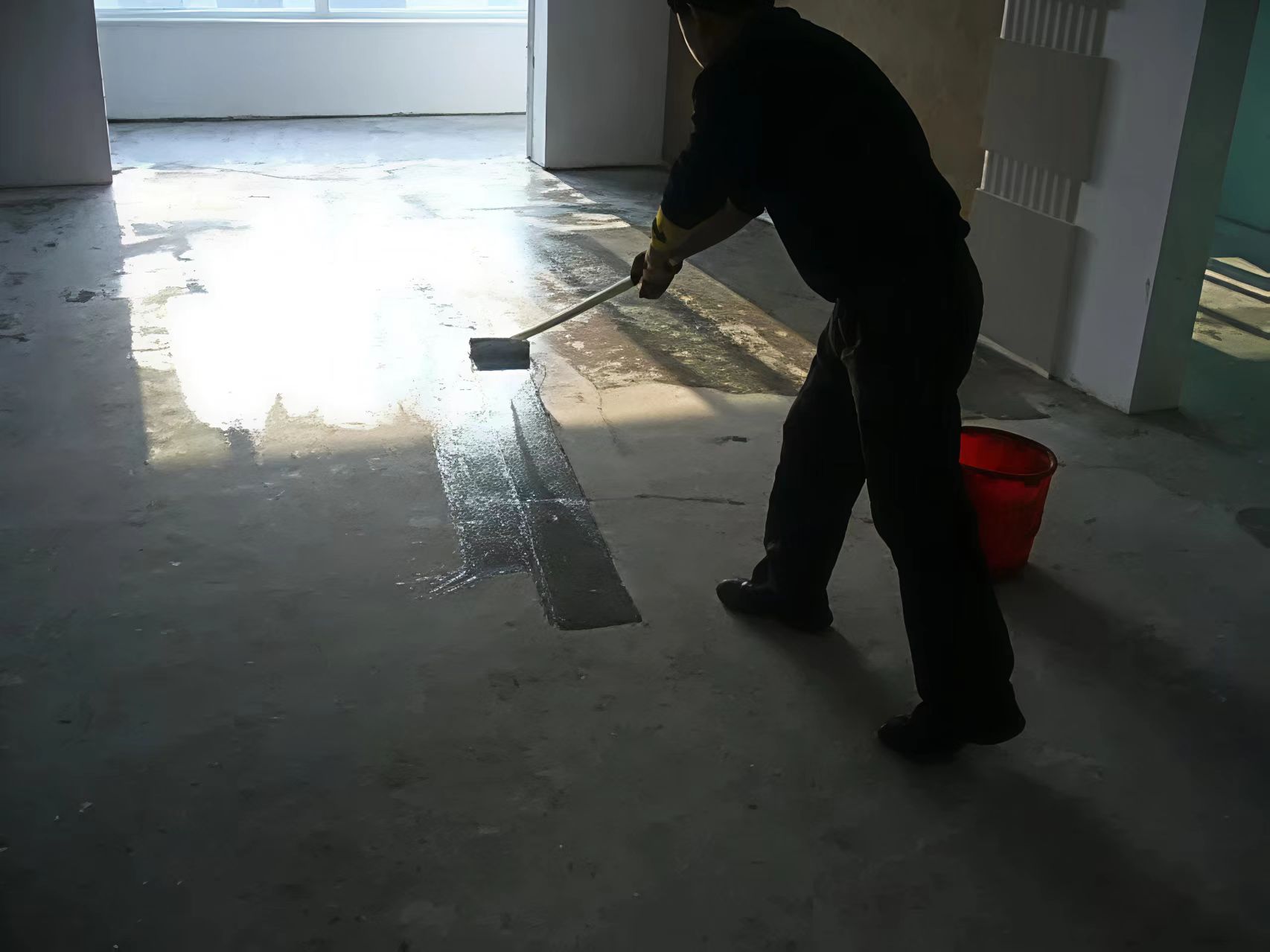

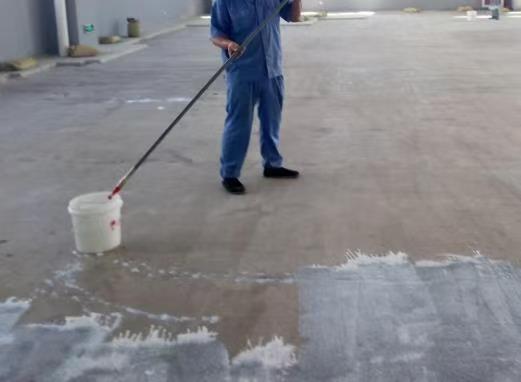

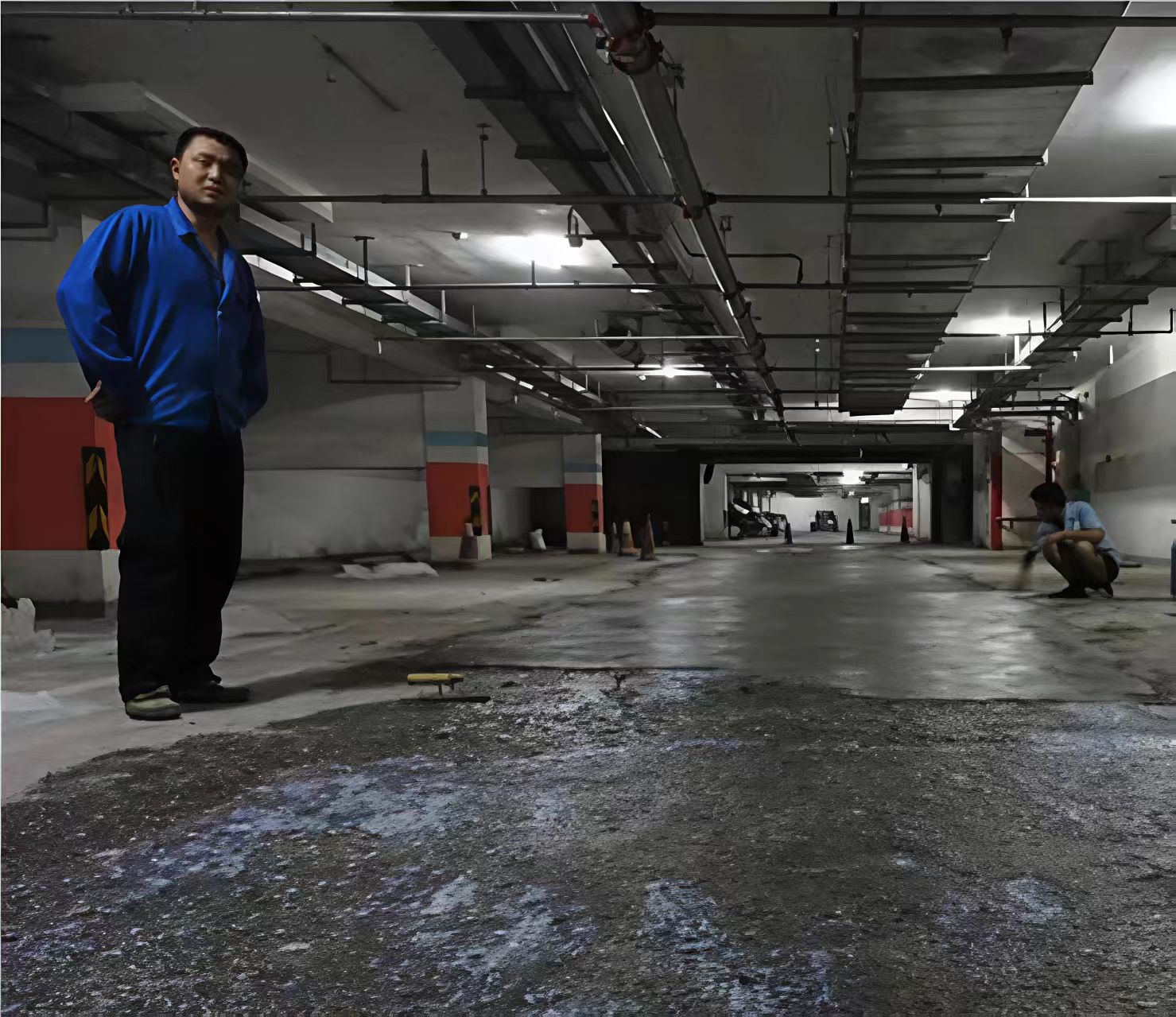

4.2.2 涂刷 / 喷涂

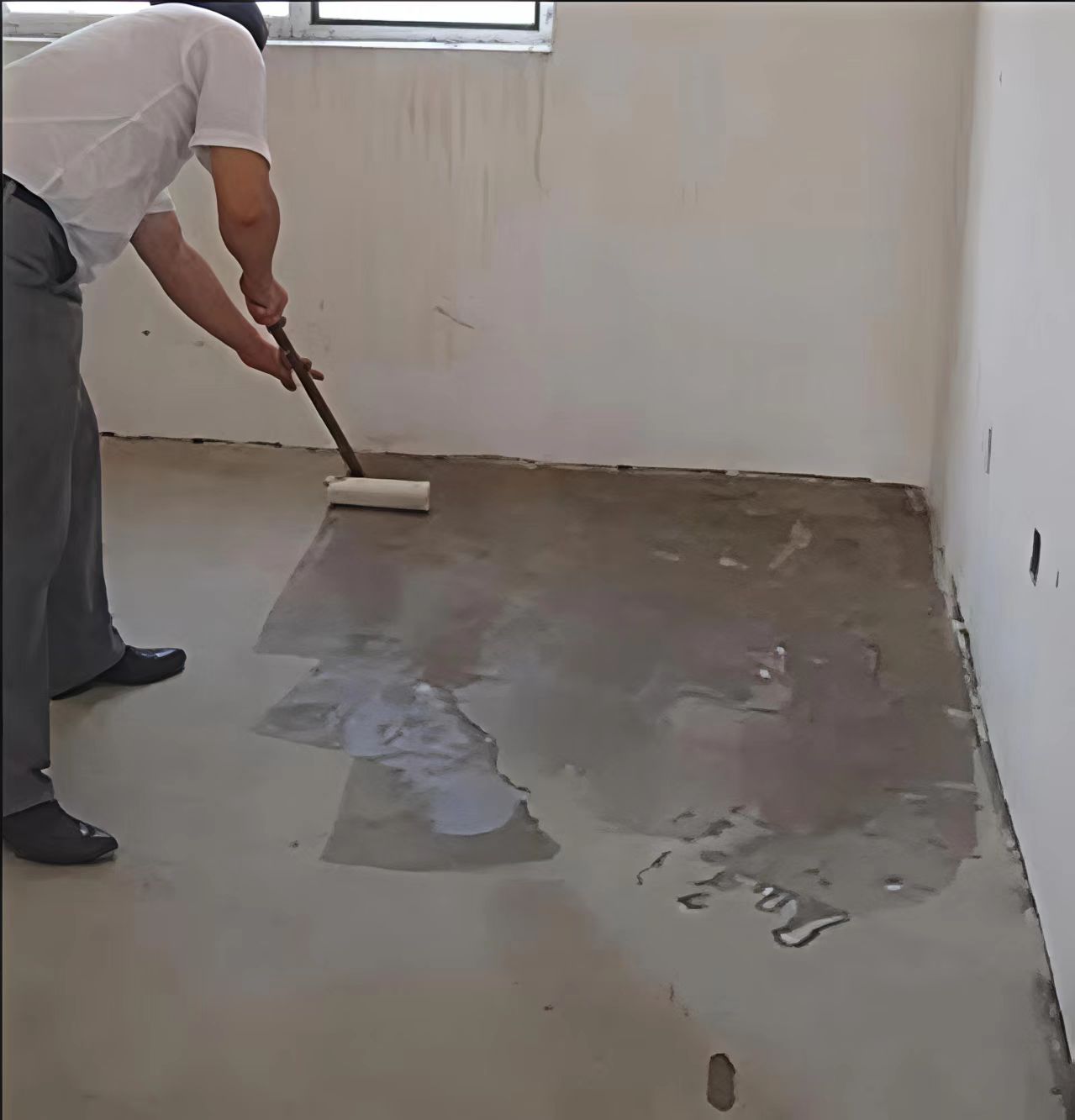

1.**遍涂刷：用羊毛滚筒均匀涂刷于基层表面，确保无漏涂、无堆积；边角、缝隙处用毛刷补涂，保证界面剂完全覆盖；涂刷厚度控制在 0.2-0.3mm（约 100-150g/㎡）；

1.间隔时间：待**遍表干后（Y-01 约 1h，Y-02 约 2h，以手指轻触无粘手为准），进行第二遍涂刷；若基层孔隙较大（如加气混凝土），可增加 1 遍涂刷，总涂刷次数不超过 3 遍；

1.涂刷方向：第二遍涂刷方向与**遍垂直（如**遍横向，第二遍纵向），提高界面剂覆盖均匀性，避免出现局部漏涂。

4.2.3 后续工序衔接

●涂刷完成后，Y-01 需等待 1-2h（实干后）、Y-02 需等待 3-4h，方可进行下道工序（如抹灰、浇筑混凝土、粘贴瓷砖）；

●若间隔超过 24h 未进行下道工序，需在施工前轻扫界面剂表面浮尘，必要时补涂 1 遍薄界面剂（厚度≤0.1mm），确保粘结效果。

4.3 施工后管理

型号	养护要求	下道工序等待时间	注意事项
Y-01	涂刷后无需额外养护，避免风吹暴晒（高温时可喷雾保湿 1 次）	1-2h（实干后）	下道工序施工前检查界面剂表面：无起粉、无空鼓，手指按压无痕迹
Y-02	涂刷后若环境湿度低（RH＜40%），每 2h 喷雾保湿 1 次，共 2-3 次	3-4h（实干后）	禁止在界面剂未实干前踩踏、堆放材料，避免破坏界面层

4.4 特殊环境施工调整

4.4.1 低温施工（5-0℃）

●基材预热：施工前用热风枪（温度≤60℃）预热基层至 5℃以上，避免基材冻结导致界面剂结冰；

●材料预热：界面剂提前 24h 放入室内（≥15℃）预热，使用时温度保持在 10-15℃，防止涂刷时过稠；

●时间调整：表干时间延长 50%（Y-01 约 1.5h，Y-02 约 3h），下道工序等待时间延长至 Y-01 2-3h、Y-02 4-5h，施工后覆盖保温棉（≥5℃）。

4.4.2 高温施工（35-40℃）

●材料降温：界面剂存储于阴凉处，使用前可放入冷水浴（≤20℃）降温 10-15 分钟（避免直接加水）；

●涂刷调整：分时段施工（上午 9 点前、下午 4 点后），单次涂刷面积控制在 10㎡以内，涂刷后立即用遮阳网覆盖，防止水分快速蒸发；

●保湿措施：每 1h 喷雾保湿 1 次（雾状水，避免水流冲刷），直至界面剂实干。

第五章存储与安全规范

5.1 存储要求

1.包装：20kg / 桶（塑料桶，内衬聚乙烯薄膜，密封防潮）；开封后需立即使用，剩余材料需密封（用保鲜膜覆盖桶口，拧紧桶盖），避免受潮；

1.环境：存放于阴凉干燥仓库，地面垫高 15cm（防止地面潮气侵入），远离热源（如暖气、明火）及强氧化剂，避免阳光直射；

1.保质期：未开封产品自生产之日起 6 个月；开封后产品需在 7 天内使用完毕；出现分层无法搅拌均匀、结块、异味等现象时，禁止使用；不可与其他品牌界面剂混合使用（避免成分冲突导致粘结失效）。

5.2 安全操作

1.个人防护：施工时必须佩戴耐碱手套、防尘口罩，涂刷时建议佩戴护目镜；禁止赤手接触界面剂，避免乳液刺激皮肤；

1.应急处理：若界面剂溅入眼睛，立即用大量清水冲洗 15 分钟，持续不适时及时就医；若误食，立即催吐并携带产品说明书就医；

1.环保要求：剩余界面剂（未固化）不可倒入下水道、土壤或饮用水源，需收集后交由专业危废处理机构；固化后的界面剂按建筑垃圾处理；施工工具用清水清洗后晾干，避免残留界面剂堵塞工具。

第六章常见问题与解决方法

问题现象	常见原因	解决方法
界面剂与基层空鼓	基层清理不净（有粉尘 / 油污）、基层未湿润、涂刷时漏涂	剔除空鼓区域，重新清理基层（除油 + 打磨）→ 湿润至饱和面干→ 补涂界面剂（2 遍）
涂刷后表面起粉	环境湿度低（RH＜30%）、干燥过快；涂刷过薄；基层过度吸水	停止施工，喷雾保湿界面剂表面（1-2 次）；下次施工时增加 1 遍涂刷，控制基层湿润度（避免过度干燥）
下道工序粘结力不足	界面剂未实干就施工；间隔超 24h 未补涂；基层强度≤C15	铲除已施工的下道工序材料，待界面剂实干后补涂 1 遍薄界面剂→ 重新施工；若基层强度不足，先加固基层（如涂刷高强界面剂）
界面剂分层严重（搅拌后仍分层）	存储温度过低（＜0℃）、保质期过期、密封不严受潮	禁止使用；新购产品需检查存储温度（5-30℃），开封后及时密封
涂刷时气泡过多	过度搅拌；基层有孔隙未湿润；涂刷速度过快	停止搅拌，静置 5 分钟（让气泡上浮）；施工前充分湿润基层；降低涂刷速度，滚筒轻压排气
